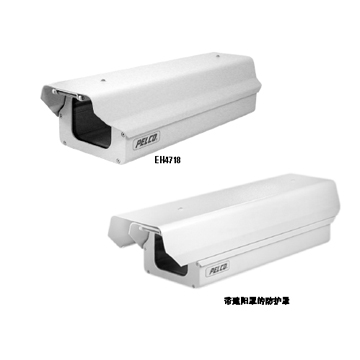

EH4700 系列防護罩
室外，中型
產品特性
? 為室內外應用設計
? 用于固定安裝架或者云臺
? 壓鑄鋁制結構
? 氣動彈簧，前開式頂蓋
? 電纜接入封圈以及安裝孔位于護罩的底部
? 專選部件包括 120 VAC 插座以及預設的鏡頭配線裝置

一般規格
攝像機接受的攝像機和鏡頭組合有*
及鏡頭的最大尺寸（包括 BNC 連接頭）：
EH4718 43.18 厘米長 x 13.97 厘米寬 x 10.795 厘米高
（17.00 英寸 x 5.50 英寸 x 4.25 英寸）
EH4718-1/-2/-3 33.02 厘米長 x 12.07 厘米寬 x 10.795 厘米高
（13.00 英寸 x 4.75 英寸 x 4.25 英寸）
EH4722 53.34 厘米長 x 13.97 厘米寬 x 10.795 厘米高
（21.00 英寸 x 5.50 英寸 x 4.25 英寸）
EH4722-1/-2/-3 43.18 厘米長 x 12.07 厘米寬 x 10.795 厘米高
（17.00 英寸 x 4.75 英寸 x 4.25 英寸）
視窗6.35 毫米（0.25 英寸）厚 Lexan®
視窗面積8.89 厘米高 x 10.16 厘米寬
（3.50 x 4.00 英寸）
結構壓鑄鋁板
涂層灰色聚酯粉末涂層
環境室內/ 室外；
–23° 至 49°C （–10° 至 120°F）
重量單位重量運輸重量
EH4718 3.28 千克（7.25 磅） 4.07 千克（9 磅）
EH4718-1/-2/-3 3.85 千克（8.50 磅） 4.53 千克（10 磅）
EH4722 3.85 千克（8.50 磅） 4.53 千克（10 磅）
EH4722-1/-2/-3 4.42 千克（9.75 磅） 5.44 千克（12 磅）

可選附件
風扇組件BK47-1? 120 VAC，8 瓦
BK47-2? 24 VAC，8 瓦
BK47-3? 230 VAC，8 瓦
加熱器組件HK47-1? 120 VAC，60 瓦
HK47-2? 24 VAC，50 瓦
HK47-3? 230 VAC，55 瓦
除霜器WD47-1? 窗口除霜器，120 VAC，15 瓦
WD47-2? 窗口除霜器，24 VAC，15 瓦
WD47-3? 窗口除霜器，230 VAC，15 瓦
遮陽罩SS4718 EH4718 系列防護罩的遮陽罩
SS4722 EH4722 系列防護罩的遮陽罩
其它O/I-PCB 附件接口板；溫控器控制加熱器，
風扇，以及除霜器運轉
（每個防護罩需要一個）。
O/I-LPP? 預置位鏡頭配線裝置
O/I- 插座*? 120 VAC 方便電氣插座
TI47 隔熱材
建議使用的裝配架
基座EM1009U， 中型基座安裝架；
EM1015U 最大負載 18.14 千克（40 磅）
MM22 中型基座安裝架；
最大負載 18.14 千克（40 磅）
PM2000/ 基座安裝架；最大負載
PM2010? 56.63 千克（125 磅）
墻裝EM1900U 中型墻壁安裝架；
最大負載 18.14 千克（40 磅）
EM22 中型天花板/ 基座安裝架；最大負載
18.14 千克（40 磅）
WM2000? 通用墻壁安裝架；
最大負載 33.97 千克（75 磅）
管道/ 柱裝 EM1109 中載基座安裝架，用于管道/ 桿裝；
最大負載 18.14 千克（40 磅）
EM2000， 中型基座安裝架，用于管道/ 桿裝
EM2200 應用；最大負載 18.14 千克（40 磅）。
適配器 AH1000 手動調節云臺頭部
建議使用的云臺
PT570 系列中型云臺，120 或 24 VAC ；最大負載 18.14 千克
（40 磅）
