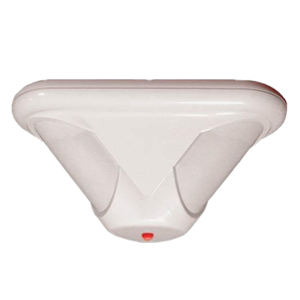

DS9370 系列全方位三技術探測器
安裝高度可達?7.6?米（25?英尺）
光學鏡頭可靈活調節，確保完全覆蓋，并可定制探測范圍
分離式外殼和底板，便于安裝
高效?LED?指示燈和光管系統，方便步測
一步探測技術?(FSP)
DS9370 系列的每款三技術(TriTech®) 被動紅外/微波探測
器型號均為全方位探測器，它們采用多種專利處理技術，擁
有的捕獲性能并消除了誤報。 每種型號均可以安裝在高度達 7.6 米（25 英尺）的天花板上。 借助三個可靈活調節
的獨立被動紅外探測組件，DS9370 系列可在所有安裝高度均實現完全覆蓋，并且能夠為特定區域定制探測范圍。
基本功能
信號處理
同時激活兩個保護區域時，探測器使用被動紅外和微波技術
來確定報警狀態。 報警信號必須滿足兩種技術的信號要求才
能激活報警。
一步探測技術（FSP）
FSP 實現了立即對人體目標做出回應，同時對其它來源的防誤報能力絲毫不受影響。 FSP 根據信號幅度、極性、斜率和周期來調節靈敏度，這使安裝人員省去了針對應用場合選擇靈敏度級別的麻煩。 每個傳感器單獨對信號進行處理，并
且兩個傳感器必須同時檢測到報警才能激活報警繼電器。
微波信號處理
自適應處理功能根據背景干擾進行調節。 這有助于減少誤
報，同時保持優異的捕獲性能。
微波監測
獲得專利的全面受監測的微波電路可以在微波子系統發生故
障時提供單一技術覆蓋
定購信息
DS9370 吸頂式全方位探測器 (10.525 GHz)
工作頻率為 10.525 GHz。 提供一步探測技術，360°x 21
米（70 英尺）全方位探測范圍，安裝高度可達 7.6 米（25英尺）。
定購號 DS9370
DS9370?C 吸頂式全方位探測器 (10.588 GHz)
工作頻率為 10.588 GHz。 提供一步探測技術（FSP）， 360°x 21 米（70 英尺）全方位探測范圍，安裝高度可達 7.6 米（25 英尺）。
定購號 DS9370-C
DS9370?BEL 吸頂式全方位探測器 (10.525 GHz)
工作頻率為 10.525 GHz。 適合在比利時使用。 提供一步探測技術（FSP），360°x 21 米（70 英尺）全方位探測范
圍，安裝高度可達 7.6 米（25 英尺）。
定購號 DS9370-BEL
DS9370?CHI 吸頂式全方位探測器
適合在中國使用。 提供一步探測技術，360°x 21 米（70 英尺）全方位探測范圍，安裝高度可達 7.6 米（25 英尺）。
定購號 DS9370-CHI
技術規格
外殼設計
設計：模塊化底座和分體式安裝底座讓用
戶可以方便地現場設置、安裝布線和維護。
尺寸：8.9 x 17.8 厘米（3.5 英寸 x 7 英寸）
材料：高強度 ABS 塑料外殼
環境要求
操作溫度：-40°C 至 +49°C（-40 °F 至 +120°F）對于 UL 認證產品的安裝，操作溫度
為 0°C 至 +49°C（+32°F 至 +120°F）
防射頻干擾 (RFI)： 當場強為 50 V/m 時，在 26 MHz 至
950 MHz 的范圍內不會產生報警或不
用設置臨界頻率。
DS9370-C：符合環境等級 II (EN50130-5)
微波頻率
DS9370 和 DS9370- BEL 10.525 GHz
DS9370-C  10.588 GHz
安裝
高度范圍：建議 3 至 7.6 米（8 至 25 英尺）
位置：直接安裝在天花板上或標準 10.2 厘米（3.5英寸）八邊形電氣接線盒中。
輸出
報警 C 型舌簧繼電器，電氣額定值（阻抗負載）：3.0
W，125 mA，28 VDC。
防拆護蓋和天花板防拆開關。 常閉（裝有護蓋）防拆開
關。 觸點電氣額定值：28 VDC，125 mA（最大）。
電源要求
電流：  19 mA（待機），39 mA（報警）。
電壓：  9 VDC 至 15 VDC
