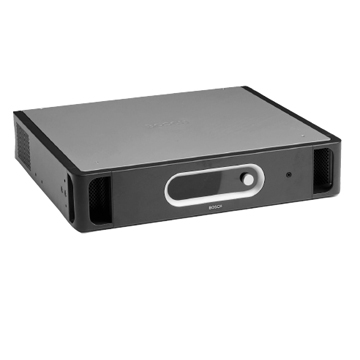

LBB 4428/00 博世BOSCH功率放大器
基本功能
功率放大器通過網絡總線接收輸入信號。 此外，它們還具有 2 路
輔助音頻輸入（LBB 4428/00?xx 具有 4 路），可用于本地音頻。
它們的 8 路控制輸入可以自由編程以用于多種系統操作，而且還
可分配不同的優先級。 每路控制輸入均能監測所連接的線路，確
定是否存在開路和短路。 控制輸出可以自由編程用于與故障和
呼叫相關的操作。
2 x 16 字符顯示屏和旋轉按鈕實現本地狀態查詢。 當激活音頻
監視模式時，顯示屏?xí)@示 VU 表讀數。 此外，也可使用耳機來
監聽音頻。
這些放大器具有自我監視功能，并且可以向網絡控制器連續報告
自身的狀態。 它們支持單獨分支和冗余環路布線。 此外，這些放
大器還具有切換功能，用于切換備用功率放大器。 放大器內置了
切換繼電器。 同時，這些放大器還具有 48 VDC 備用電源輸入。
數字音頻處理功能可以在每個通道上處理三個參量均衡和兩個擱
架均衡，以及可配置的音頻延時功能。
控制組件和指示燈
? 2 x 16 字符 LCD 狀態顯示屏
? 電源開關
? PRS?xPxxx 的電壓選擇器互連
? 交流電源輸入
? 備用電池輸入
? 兩個系統網絡連接
? 兩路話筒/線路輸入（LBB 4428/00?xx 擁有 4 路）
? 可以選擇 100 V、70 V 或 50 V 輸出（每個通道）
? 固定 50 V 輸出
? 八路可編程控制輸入
? 控制輸出（用于每個放大器通道）
? 耳機輸出
? 備用放大器連接（用于每個放大器通道）
技術規格
電氣指標
交流電源
電壓
PRS?xPxxx?xx 115 / 230 VAC ±10%, 50/60 Hz
LBB 4428/00?xx 100 至 240 VAC ±10%，50/60 Hz
功耗Pmax -3 dB* / 空閑** / 待機
PRS?1P500?xx 353 / 39 / 15 W
PRS?2P250?xx 354 / 43 / 16 W
PRS?4P125?xx 350 / 54 / 20 W
LBB 4428/00?xx 433 / 90 / 32 W
* 報警音電平
** 帶有導頻音 15 V
電池電源
電壓48 VDC -10% 至 +20%
功耗Pmax -3 dB* / 空閑** / 待機
PRS?1P500?xx 327 / 29 / 5 W
PRS?2P250?xx 327 / 30 / 5 W
PRS?4P125?xx 332 / 39 / 10 W
LBB 4428/00?xx 397 / 63 / 22 W
* 報警音電平
** 帶有導頻音 15 V
話筒/線路輸入2 路（LBB 4428/00?xx 具有 4 路）
連接器6 針接頭，用于可拆卸螺絲接口（單
聲道，平衡式）
線路
頻率響應-3 dB @ 50 Hz 和 20 kHz (±1 dB)
信噪比>87 dBA
共模抑制比>40 dB @ 1 kHz
輸入范圍-6 dBV 至 6 dBV
輸入阻抗22 千歐
話筒
頻率響應-3 dB @ 100 Hz 和 16 kHz
額定輸入電平-57 dBV
信噪比>62 dBA（25 dB 余量）
共模抑制比1 kHz 時為 40 dB
輸入阻抗1360 歐姆
幻象電源12 V ± 1 V @ 15 mA
輸入范圍-7 dBV 至 +8 dBV，參考額定輸入值
控制輸入8 x
連接器可拆卸螺絲端子
操作閉合觸點（帶檢測）
控制輸出1 x（每個放大器通道）
連接器可拆卸螺絲端子
機械指標
尺寸（高 x 寬 x 厚）
桌面安裝，含支腳92 x 440 x 400 毫米
（3.6 x 17.3 x 15.7 英寸）
19 英寸機柜安裝，含支架88 x 483 x 400 毫米
（3.5 x 19 x 15.7 英寸）
支架前面40 毫米（1.6 英寸）
支架后面360 毫米（14.2 英寸）
重量
PRS?1P500?xx 12.6 千克（27.78 磅）
PRS?2P250?xx 13.6 千克（29.98 磅）
PRS?4P125?xx 16.1 千克（35.49 磅）
LBB 4428/00?xx 14.5 千克（31.97 磅）
安裝獨立；19 英寸機柜
顏色碳黑色和銀白色
環境要求
工作溫度-5 oC 至 +55 oC（+23 oF 至 +131 oF）
存儲溫度-20 oC 至 +70 oC（-4 oF 至 +158 oF）
相對濕度15% 至 90%
氣壓600 至 1100 hPa
附件
數量組件
1 PRS?xPxxx?xx 或 LBB 4428/00?xx 功率放大器
1 電源線
1 用于 19 英寸機柜安裝（大型）的支架套件
1 支腳套件
1 連接器套件
