LBB1906/10  斑麗混合放大器

LBB 1903/10 斑麗混合放大器
混合放大器，45 W / 30 W，100 VA，4.5 A / 9 A
(230 VAC / 150 VAC)。
定購號 LBB1903/10
LBB 1906/10 斑麗混合放大器
混合放大器，90 W / 60 W，200 VA，5 A / 10 A
(230 VAC / 150 VAC)。
定購號 LBB1906/10
LBB 1912/10 斑麗混合放大器
混合放大器，180 W / 120 W，100 VA，8 A / 16 A
(230 VAC/ 150 VAC)。
定購號 LBB1912/10
LBB 1914/10 斑麗混合放大器
混合放大器，180 W / 120 W，100 VA，8 A / 16 A
(230 VAC / 150 VAC)，2 區。
定購號 LBB1914/10
款式多樣的單區和雙區混合放大器，功率從 30 W 至 120W四路低信噪的、平衡的話筒或線路輸入
可在話筒輸入 1 上選擇優先級和 VOX 切換可以選擇在廣播前播放 2 音調提示音VOX 激活緊急控制按鈕
斑麗混合放大器是一款高性能的多功能裝置，具有四路單聲道話筒輸入和一路音樂輸入。 它能夠滿足各種各樣的公共廣
播要求，而成本非常低廉。
基本功能
所有輸入通道均配有幻象電源，可為電容式話筒和可選語音濾波器供電，從而提高清晰度。 此外，還可以根據線路靈敏
度來切換輸入通道 3 和 4。 獨立音樂輸入擁有自己的輸入選
擇器和音量控件。
輸入通道 1 的優先級可以高于所有其它話筒和音樂輸入。當 5 針 DIN 接口上的觸點閉合或通道 1 上的信號電平超過
預定值 (VOX) 時，將會激活此優先級功能。 用戶可以將放大器配置為在播放優先廣播之前先播放 2 音調提示音。 具
有 VOX 激活功能的電話或緊急輸入及其預設的音量控件將優先于所有其它輸入。
環路輸入和輸出連接允許在前置放大器和功率放大器組件之間連接外部聲音處理設備，例如均衡器和斑麗聲反饋抑制
器。 LED VU 表用于監測主輸出。 裝置還配有磁帶輸出通道。
斑麗混合放大器提供多種具有不同最大輸出功率的型號。
70 V 和 100 V 恒壓連接線路以及 8 歐姆低阻抗連接線路可以直接提供此類功率。 另外，這些放大器具有獨立的 70 V /
100 V“僅限呼叫”輸出通道，用于僅需要播放優先廣播的廣播區域；而 70 V / 100 V“僅限混合”輸出通道則用于不需要
聽到優先廣播的區域。 “僅限呼叫”輸出也可以用于 3 線遠程音量控制。 如果所需的功率大于內置功率放大組件所能提
供的輸出功率，則允許以環路布局方式將額外的斑麗功率放大器連接至均衡線路輸出。
LBB 1914/10 的功能與 LBB 1912/10 相同，但是它還配有兩個用于將放大器輸出引導至兩個獨立區域的前面板開
關。 當建筑物內的某些區域不需要聽到某些廣播或背景音樂時，這一點非常有用。 但是，優先呼叫始終傳送至這兩個區域。
控件和指示燈

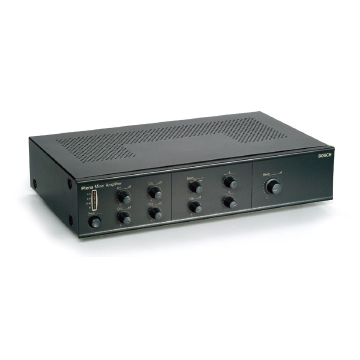

前面板
? LED 電源指示表
? 開機 LED 指示燈
? 主音量控制旋鈕
? 四個用于話筒輸入的音量控制旋鈕
? 三個用于背景音樂音量、高音和低音級別的旋鈕
? 背景音樂源選擇旋鈕
? 電源開關
? 兩個區域選擇按鈕（僅限 LBB1914/10）
背面板
? EMG 輸入音量控制
? 兩個話筒/線路開關
? 提示音打開/關閉開關
? 電源電壓開關
互連組件
前面板
? 耳機插孔

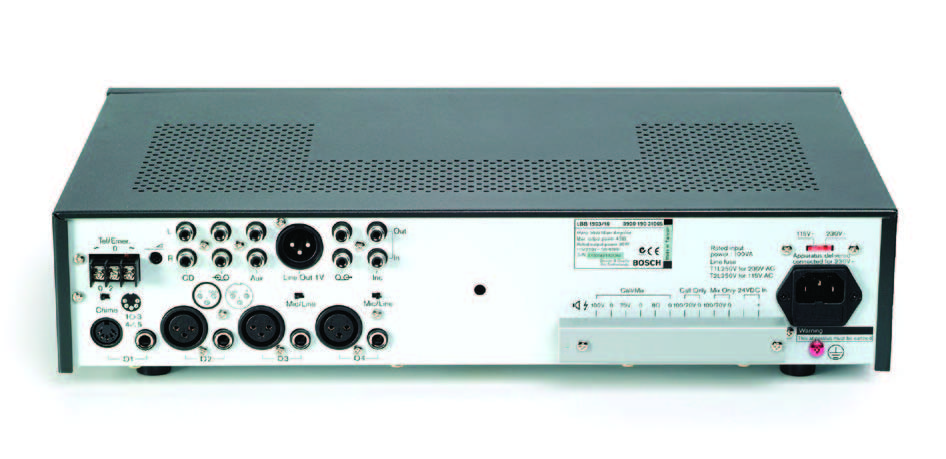

背面板
? 優先話筒輸入（DIN/6.3 毫米插孔）
? 話筒輸入（XLR/6.3 毫米插孔）
? 兩路話筒/線路輸入（XLR/6.3 毫米插孔）
? 三路音頻輸入（2 個蓮花插）
? EMG 輸入（螺絲）
? 線路輸出 (XLR)
? 磁帶輸出（2 個蓮花插）
? 插入式輸入/輸出（2 個蓮花插）
? 24 VDC 輸入
? 三個（LBB 1914/10 為五個）揚聲器輸出（螺絲）
