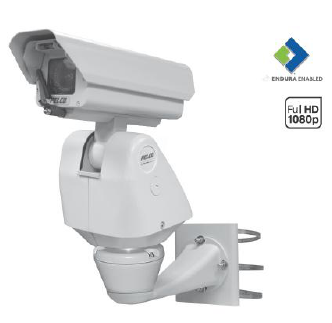

ES31CBW35-5W-XC PELCO高速云臺攝像機
ES31CBW35-5W-X PELCO 高速云臺攝像機小傲視攝像機
曾廣泛應用于高速公路、海關、港口碼頭、輪船、大型機械等等各行各業，
ES31CBW35-5W-XC 是35倍光學變焦，12倍電子放大使其在350米的半徑內看清車牌！在黑白模式下0.00014lux夜視的效果依然出眾！
ES31CBW35-5W-XC PELCO 高速云臺攝像機
ES31CBW35-5W-X PELCO 高速云臺攝像機
ES30C/ES31C 系列定位系統
ESPRIT® 系統帶有 IOP 攝像機和雨刷器選件
產品特性
? ***、云臺以及帶有一體化光學組合器件 (IOP) 的防護罩
? 攝像機功能可編程設置
? 攝像機標題可編程設置
? 屏幕可顯示水平方位、垂直角度和變焦倍數
? 自動光圈，手動優先
? 自動聚焦，手動優先
? 交流線鎖
? 變速水平轉動：0.1° 至 100°/ 秒，成比例水平轉動
? 360° 連續水平轉動
? 區域屏蔽：允許將*多 8 個區域（區域大小可設置）設置成輸出
空白視頻
? 垂直轉動范圍：自水平方向 +33° 至 -83°
? 支持預置定位、自動巡檢模式和多種掃描模式
? 低維護設計，無需調整齒輪
 PELCO ES31CBW35-5W-XC 高速云臺攝像機（國產） Esprit® 定位系統是一種易于安裝的裝置，里面集成了接收機、云臺、防護罩和一體化光學組合器件 (IOP)。IOP 含有一種自動調焦攝像機和鏡頭模塊，并且具備編程功能。根據監控環境不同，PELCO ES31CBW35-5W-XC 高速云臺攝像機（國產）系列提供四種 IOP 攝像機：
? 帶紅外截止濾光片的晝/ 夜型攝像機（540 TV 掃描線），35X 變焦鏡頭（35X 光學變焦、12X 數字變焦），且具有電子圖像穩定功能
? 帶紅外截止濾光片的晝/ 夜型攝像機（520 TV 掃描線），24X 變焦鏡頭（24X 光學變焦、10X 數字變焦）
? 采用低照度 LowLight? 彩色技術和 22X 變焦鏡頭（22X 光學變焦、10X 數字變焦）的高分辨率彩色攝像機（470 TV 掃描線）
? 采用低照度 LowLight 彩色技術和 16X 變焦鏡頭（16X 光學變焦、10X 數字變焦）的高分辨率彩色攝像機（470 TV 掃描線）
粉末涂層和鋁結構使 PELCO ES31CBW35-5W-XC 高速云臺攝像機（國產）非常適用于室內或室外應用。系統的**工作溫度介于 -50° 至 140°F （-45° 至 60°C）。加電兩小時后，設備完全除霜，達到 -13°F (-25°C) 后正常工作。PELCO ES31CBW35-5W-XC 高速云臺攝像機（國產） 系列包括一個窗口雨刷器。雨刷器和防護罩完全集成，并不妨礙系統的可視范圍。可以通過編程設置雨刷的清洗時間間隔，以及在經過一個指定時間后自動關閉。雨刷的結構設計也很方便更換雨刷片。內置的加熱器、窗口除霜器/ 除霧器、遮陽罩以及隔熱襯墊是 PELCO ES31CBW35-5W-XC 高速云臺攝像機（國產） 裝置的標準配置。所有型號均還含有一個常開式繼電器輔助輸出，在關閉前工作兩秒。
PELCO ES31CBW35-5W-XC 高速云臺攝像機（國產）系列的可變云臺水平轉動速度范圍為 0.1 至 40 度/秒，垂直轉動速度為 0.1 至 20 度/ 秒。風速為 50 英里/ 小時，水平預置和增強速度 100 度/ 秒，風速為 90 英里/ 小時，則相應速度為 50 度/ 秒。垂直預置速度是每秒 30 度。ES30C 和 ES31C 具有360 度連續水平轉動的能力。垂直轉動幅度為 +33 至 -83 度。有
64 個可編程預置位，預置位精度達到 0.25 度。系統的可用輸入電壓為 24 VAC 或者 120/230 VAC 的可選電源。
PELCO ES31CBW35-5W-XC 高速云臺攝像機（國產） 的加電自恢復模式允許用戶指定在電源啟動時系統執行什么操作。
其他產品特性
? 威懾監控
? 一體化多協議（Coaxitron®、RS-422 Pelco D 和 Pelco P 協議）接收機/ 驅動器
? 通過 Pelco D 協議進行數字定位、變焦控制和反饋信息
? 集成攝像機防護罩
? 可在 90 英里/小時風速下正常工作，能承受*大風速達到 130 英里/小時
? 在風速 50 英里/小時的水平預置速度為 100°/秒，在風速 90 英里/小時時為 50 °/ 秒
? 可變掃描速度（1-40°/ 秒）
? 譯碼卡支持其它品牌控制器協議
? 易于安裝：電氣連接快速而簡單
? 可選擇 24 VAC 或 120/230 VAC
? 滿負荷持續工作擔保
? 850 nm 和 950 nm 的有效紅外照明聚焦算法（僅 24X 和 35X 型號提供）軟件/ 硬件
? 64 個帶標識的可編程預置位
? 自動、幀和隨機掃描
? 可編程上電模式
? 可編程停止位
? 可編程手動限位（平移）
? 可編程自動掃描限位（平移）
? 自動巡檢模式
? 比例云臺轉速
? 8 個區域（區域大小可設置），每個區域可帶*多 20 個字符的標識
? 8 個區域（區域大小可設置）可設置為輸出空白視頻
? 10 英寸一體化防護罩，帶預裝配 IOP 攝像機
? 遮陽罩、加熱器/ 窗口除霜器和隔熱襯墊均是標準配置
? 1 個輔助輸出
? 一體化雨刷，可編程設置刮擦間隔和關閉時間（ES31C 型號）
電氣
輸入電壓24、120 或 230 VAC， 50/60 赫茲；120/230 VAC 輸入，開關可選擇
輸入電壓范圍±10%
每個系統的功耗*大 70 VA
加熱器和除霜器溫控器控制
電氣連接在安裝位置有兩個電源連接端子，兩根電源線和一個地線接頭；安裝處還有一個BNC 頭和四根通訊線，用于 RS -422 Pelco D和 Pelco P 協議；兩根線做集電極開路輔助輸出
Aux  2 2 秒觸發集電極開路輸出；連接的繼電器激勵線圈的電壓不得超過 32 VDC 和 40mA ；Esprit 和繼電器激勵線圈間的線長度必須小于 100 英尺（30 米）
視頻同軸電纜*大接線距離電纜型號* *大距離
RG59/U 750 英尺（229 米）
RG6/U 1,000 英尺（305 米）
RG11/U 1,500 英尺（457 米）
機械
水平轉動        360° 連續水平轉動
垂直傾斜        無阻礙 +33° 至 -83°
可變云臺速度
水平轉動0.1° 至 40°/ 秒變速度運行，100°/ 秒 加速；垂直轉動0.1° 至 20°/ 秒變速運行
預設速度   水平轉動 100°/ 秒；垂直轉動 30°/秒
攝像機安裝一體化攝像機安裝組件
插銷一個鏈鎖，三號不銹鋼插銷；可使用扣鎖 （不提供）固定
常規
結構     壓鑄鋁制板；不銹鋼硬件
涂層     灰色聚酯粉末涂層
視窗     0.23 英寸（5.84 毫米）厚，透明高清晰的韌性玻璃 Lexan®
工作溫度     連續系統工作溫度 -50° 至 122°F （-45° 至50°C）或***高溫度為 140°F (60°C)。加電兩小時后，設備完全除霜，達到 -13°F (-25°C)后正常工作。
工作環境     在風速 90 mph 時繼續工作；能承受的風速可達 130 mph
帶以下支架的重量
單位重量                          基座適配器                     墻裝支架
標準 帶 IOP帶雨刷器和 IOP      20 磅（9.0 公斤）            22 磅（9.9 公斤）
                            21 磅（9.5 公斤）           23 磅（10.4 公斤）
運輸重量
標準 帶 IOP帶雨刷器和 IOP      25 磅（11.3 公斤）          28 磅（12.6 公斤）
26 磅（11.7 公斤）          29 磅（13.1 公斤）
認證/ 等級評定/ 磚利
? CE， B 類
? FCC， B 類
? UL/cUL 標準
? C-Tick
? GOST
? 符合 NEMA 類型 4X 和 IP66 標準
? 美國磚利 340,940 和 5,224,675
備用一體化光學組合器件（IOP 攝像機） 模塊
下面的 IOP 型號僅是備用品；不能相互交換使用。
ESIOPC16         Esprit高分辨率彩色攝像機和鏡頭模塊，16X，NTSC 制式
ESIOPC16-X       除了PAL 制式外，與 ESIOPC16 一樣
ESIOPC22         Esprit高分辨率彩色攝像機和鏡頭模塊，22X，NTSC 制式
ESIOPC22-X       除了PAL 制式外，與 ESIOPC22 一樣
ESIOPCBW24      Esprit 高分辨率晝/夜型攝像機和鏡頭模塊，24X， NTSC 制式
ESIOPCBW24-X    除了PAL 制式外，與 ESIOPC24 一樣
ESIOPBW35       Esprit 高分辨率晝/夜型攝像機和鏡頭模塊，35X， NTSC 制式
ESIOPBW35-X     除了PAL 制式外，與 ESIOPBW35 一樣
可選附件
ES-REPLBLADE-2      2 個替換用雨刷片
ES-REPLBLADE-10    10 個替換用雨刷片
相關產品
IPS-RDPE-2   遠程數據端口。24 VAC，墻/ 桿安裝視頻/數據外接盒。當與 IPS-RMK 配合使用時，允許實地控制/ 編程。（不能上傳）
IPS-RMK      遠程監視器組件。包括 TFT-LCD 監視器、手持 PDA、電纜和便捷工具包?？梢杂^看攝像機視頻、本地 PTZ 控制和系統設置。
TXB系列      譯碼板支持 AD? Manchester、Hernis、Bosch®(Philips, Burle)、Sensormatic®、TASS、Vicon?和 NTCIP 協議。
建議使用的安裝支架
Esprit系列     包括墻壁、基座、墻角、護墻和支桿安裝等。
PM2000/PM2010 帶有電纜饋通的基座安裝架。用于帶有基座適配器板的 Esprit 系統。
建議使用的電源
MCS系列     多路 24 VAC 室內攝像機電源
WCS系列     單路/ 多路 24 VAC 室外攝像機電源
進口常用型號:
ES31CBW35-5W-X     35倍彩色轉黑白，220VAC，壁裝支架,帶雨刷
ES31CBW35-2W-X    35倍彩色轉黑白，24VAC，壁裝支架，帶雨刷
ES31CBW35-5N-X     35倍彩色轉黑白，220VAC,基座裝，帶雨刷
ES31CBW35-2N-X     35倍彩色轉黑白，24VAC,基座裝，帶雨刷
ES31CBW24-5W-X     24倍彩色轉黑白，220VAC，壁裝支架，帶雨刷
ES31CBW24-2W-X     24倍彩色轉黑白，24VAC，壁裝支架，帶雨刷
ES31CBW24-5N-X     24倍彩色轉黑白，220VAC,基座裝，帶雨刷
ES31CBW24-2N-X     24倍彩色轉黑白，24VAC,基座裝，帶雨刷
ES31C22-5W-X       22倍彩色，220VAC，壁裝支架，帶雨刷
ES31C22-2W-X       22倍彩色，24VAC，壁裝支架，帶雨刷
ES31C22-5N-X       22倍彩色，220VAC,基座裝，帶雨刷
ES31C22-2N-X       22倍彩色，24VAC,基座裝，帶雨刷
國產常用型號:
ES31CBW35-5W-XC     35倍彩色轉黑白，220VAC，壁裝支架，帶雨刷
ES31CBW35-2W-XC     35倍彩色轉黑白，24VAC，壁裝支架，帶雨刷
ES31CBW35-5N-XC     35倍彩色轉黑白，220VAC,基座裝，帶雨刷
ES31CBW35-2N-XC     35倍彩色轉黑白，24VAC,基座裝，帶雨刷
ES31CBW24-5W-XC     24倍彩色轉黑白，220VAC，壁裝支架，帶雨刷
ES31CBW24-2W-XC     24倍彩色轉黑白，24VAC，壁裝支架，帶雨刷
ES31CBW24-5N-XC     24倍彩色轉黑白，220VAC,基座裝，帶雨刷
ES31CBW24-2N-XC     24倍彩色轉黑白，24VAC,基座裝，帶雨刷
ES31C22-5W-XC       22倍彩色，220VAC，壁裝支架，帶雨刷
ES31C22-2W-XC       22倍彩色，24VAC，壁裝支架，帶雨刷
ES31C22-5N-XC       22倍彩色，220VAC,基座裝，帶雨刷
ES31C22-2N-XC       22倍彩色，24VAC,基座裝，帶雨刷
