CM6700 系列矩陣
CM6700 小型矩陣（16x4）
CM6700-MXB2-X 矩陣控制器；16輸入；2路輸出；同軸/RS-422
CM6700-MXB4-X  矩陣控制器；16輸入；4路輸出；同軸/RS-422
CM6700-VMC2-X  2路輸出擴展卡

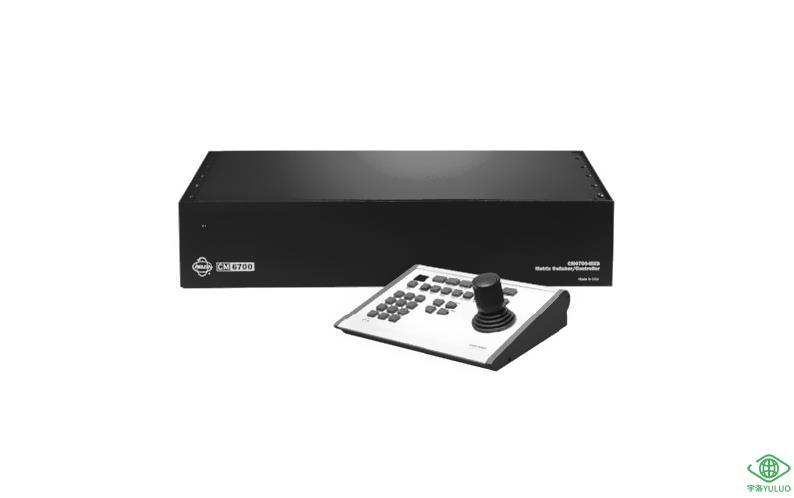

CM6700-MXB4-X 派爾高 PELCO 矩陣切換器
產品特性
? 16 路視頻輸入2 路或 4 路視頻輸出
? 20 個字符的攝像機標識
? 時間24 小時制或上午/下午格式日期4 種格式
? 18 路帶提示信息的報警器輸入
? 視頻輸入可以單獨選擇為端接或環接
? 與同軸視控 Coaxitron® 兼容
? 帶預置位調用的獨立監視器順序切換
? 與 Pelco 的 RS-422 D 或 P 協議兼容
? 攝像機控制選擇： 同軸視控 Coaxitron® 或 RS-422每部攝像機都可以 獨立選擇
? 控制 Genex® 多畫面處理器
? 可選擇的數據端口 – RS-232/RS-422/RS-485
? 密碼保護的菜單編程
? 分配給特定的用戶以防止非授權的訪問
CM6700 型矩陣切換器 / 控制器是一款價格合理、用途廣泛、功能的交叉點矩陣切換器。CM6700 *多可連接 8 個鍵盤，這
些鍵盤的任何一個都可以對 16 路視頻輸入和*多 4 路視頻輸出進行切換和控制。CM6700 矩陣切換器的設計使得它可由桌面鍵盤或外部計算機系
統進行遠程控制。
通用機架安裝系統允許支持不同的安裝方式，既可以在 19 英寸的機架安裝（前裝或后裝），也可以墻壁或架式安裝。這樣，大
量的視頻線纜便可以路由到方便的地方，如電話室等，而不必在操作員處。
直觀易讀的屏幕菜單使得對 CM6700 的編程更加簡單易行。（CM6700 的編程菜單甚至還可以切換成西班牙語。）用戶可控
制顯示時間和日期、操作模式、攝像機號碼和 20 個字符的標題，以便容易快速地識別屏幕上的視頻。在不同的照射條件下，顯示
的字符都是白字黑邊。字符可以顯示在顯示器的任何位置，并且可以打開或關閉。
CM6700支持兩個系統宏指令或保留序列，以能夠同時將多達 4臺攝像機迅速接通到 4 臺監視器。保留序列包括調用正確裝配
（PTZ 或球機）接收機的預置位。
當接收到一個報警信號后，CM6700 系統會將發出報警信號的攝像機切換到選定的監視器上。如果收到報警信號的時候，PTZ 功
能正在進行，那么一個警報消息將會懸浮出現在屏幕上。報警發生后會通過合適（PTZ 或者球機）的接收機自動地調用攝像機的
預置位，將圖像定位。報警可以通過鍵盤確認或者禁用觸點延時之后**。兩個外接的報警器輸入，報警后可以啟動保留序列。
一個 C 型的報警器繼電器輸出可自動激活報警錄像機或其它設備。此外，這個繼電器可以由系統鍵盤進行手動控制。
